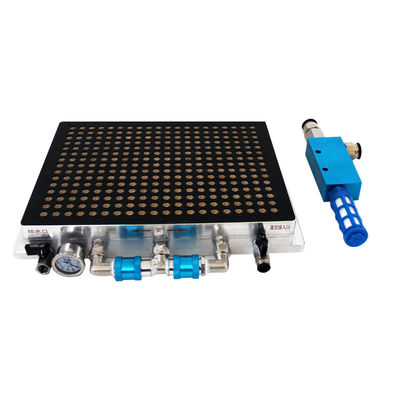

Vacuümtafels Permanente chucks voor CNC-bewerkingscentra en CNC-freesmachines

MOQ:	1
Prijs:	100
Standard Packaging:	Standard Export Packaging
Delivery Period:	15 working days
Betalingswijze:	T/T, Western Union
Supply Capacity:	500pcs/day

Detailsinformatie

Productomschrijving

Detailinformatie

Place of Origin

CHINA

Merknaam

Certificering

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Markeren:

CNC-freesmachines Vacuümtafels

CNC-bewerkingscentra Vacuümtafels Chucks

Permanente chucks met vacuümtafels

Productomschrijving

Vacuümtafels met vaste schalen voor CNC-bewerkingscentra en CNC-freesmachines

In de dynamische en zeer competitieve wereld van CNC-bewerking spelen werkhoudingssystemen een cruciale rol bij het bepalen van de kwaliteit, nauwkeurigheid en efficiëntie van het productieproces.Vacuümtafels met vaste schroeven zijn een revolutionaire oplossing, die specifiek is afgestemd op de behoeften van CNC-bewerkingscentra en CNC-freesmachines.Deze geavanceerde werkhoudingsinrichtingen bieden een unieke combinatie van functies die de prestaties van deze machines verbeteren en nieuwe mogelijkheden bieden voor complexe en zeer nauwkeurige bewerkingen- Wat is er?

1. Ontwerp en constructie van vacuümtafels met vaste schalen- Ik weet het niet.

Basisstructuur

De basis van een vacuümtafel met een permanente chuck is meestal gemaakt van hoogsterke materialen zoals legeringsstaal of aluminium.het geschikt maken voor zware bewerkingenAluminium daarentegen biedt een lichtgewicht alternatief zonder te veel sterkte op te offeren.die nuttig kan zijn voor machines waarbij het gewicht van het werkhoudingssysteem van invloed is op de algemene prestaties, zoals CNC-freesmachines met hoge snelheid.

De basis is ontworpen met een vlak en glad oppervlak, wat van cruciaal belang is voor een gelijkmatige vacuümverdeling en een veilig vasthouden van het werkstuk.Voor het bereiken van een hoge mate van vlakheid worden nauwkeurige bewerkingstechnieken toegepastDeze vlakke oppervlakte dient ook als basis voor de integratie van de permanente schok en het vacuümsysteem.

Permanente Chuck-integratie

In de basis van de vacuümtafel zitten krachtige permanente magneten, meestal gemaakt van zeldzame aardstoffen zoals neodymium, dat bekend staat om zijn sterke magnetische velden.De permanente magneten zijn in een strategisch patroon geplaatst om een uniform magnetisch veld over het oppervlak van de tafel te genererenDit magnetisch veld is ontworpen om ferromagnetische werkstukken aan te trekken en zorgt voor een eerste en veilige greep.

De sterkte en de verdeling van het magnetisch veld kunnen worden aangepast aan de specifieke eisen van de bewerkingen.in toepassingen waarbij kleine en delicate werkstukken moeten worden vastgehoudenIn het geval van grotere en zwaarere werkstukken kan een sterker magnetisch veld worden geconfigureerd om een stevige greep te garanderen.

Ontwerp van het vacuümsysteem

Het vacuümsysteem is een integraal onderdeel van de vacuümtafel. Een netwerk van kanalen en poorten is geïntegreerd in de basis van de tafel om de vacuümkracht gelijkmatig over het werkstuk te verdelen.Deze kanalen zijn verbonden met een vacuümbron.De vacuümpoorten zijn zorgvuldig ontworpen en geplaatst om ervoor te zorgen dat de vacuümdruk gelijkmatig over het werkstuk wordt uitgeoefend.

Het oppervlak van de tafel kan een reeks kleine gaten of groeven hebben die zijn verbonden met de vacuümkanalen.het creëren van een drukverschil tussen de bovenkant en de onderkant van het werkstukDit drukverschil oefent een neerwaartse kracht uit op het werkstuk en drukt het stevig tegen het tafeloppervlak.De combinatie van de magnetische kracht van de permanente chuck en de vacuümkracht zorgt voor een sterke en betrouwbare werkhoudingsoplossing.

Specificaties

Specificatie	Magnetische aantrekking	Breedte (mm)	Lange (mm)	Hoogte (mm)	Gewicht (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Werkingsbeginsel- Ik weet het niet.

Magnetische aantrekking.

Wanneer een ferromagnetisch werkstuk met een permanente chuck op de vacuümtafel wordt geplaatst, genereren de permanente magneten onmiddellijk een magnetische kracht.Deze magnetische kracht trekt het werkstuk naar de tafelDe magnetische aantrekkingskracht zorgt ervoor dat het werkstuk snel en nauwkeurig op de tafel kan worden geplaatst.Het zorgt er ook voor dat het werkstuk in nauw contact blijft met het tafeloppervlak, die essentieel is voor de doeltreffende werking van het vacuümsysteem.

Vacuüm - Geassisteerd vasthouden

Zodra het werkstuk op zijn plaats is en door de magnetische kracht wordt gehouden, wordt het vacuümsysteem geactiveerd.De vacuümpomp creëert een laagdrukgebied onder het werkstuk door lucht uit te trekken via de openingen op het tafeloppervlakDe atmosferische druk op de bovenkant van het werkstuk drukt het dan stevig tegen de tafel.Het gecombineerde effect van de magnetische kracht en het door het vacuüm gegenereerde drukverschil resulteert in een zeer sterke houkracht.- Wat is er?

De magnetische kracht werkt als een complementaire kracht aan de vacuümkracht.zelfs in situaties waarin de vacuümdruk enigszins ongelijk isDit tweeledige werkingsmechanisme maakt het mogelijk om de werkstukken veilig vast te houden, zelfs tijdens hogesnelheidsbewerkingen, waarbij op het werkstuk aanzienlijke krachten worden uitgeoefend.

3. Voordelen in CNC-bewerkingscentra- Ik weet het niet.

Precisiebewerking

In CNC-bewerkingscentra is precisie van het grootste belang.het minimaliseren van elke beweging of trilling van het werkstuk tijdens de bewerkingDe gelijkmatige verdeling van de magnetische en vacuümkrachten over het oppervlak van het werkstuk zorgt ervoor dat de bewerkingswerktuigen met hoge precisie kunnen werken.

Bijvoorbeeld bij het frezen van complexe vormen of het boren van precieze gaten in een werkstuk.de stabiele houvast van de vacuümtafel en de permanente chuck stelt het CNC-bewerkingscentrum in staat om de geprogrammeerde bewerkingen nauwkeurig uit te voerenDeze nauwkeurigheid is cruciaal in industrieën als luchtvaart, medische apparatuur en elektronica.waar zelfs de geringste afwijking van de gewenste specificaties aanzienlijke gevolgen kan hebben- Wat is er?

Hoogsnel bewerken.

CNC-bewerkingscentra worden vaak gebruikt voor snelle bewerking om efficiënt materiaal te verwijderen.De vacuümtafels met vaste schokken kunnen de hoge snelheid van de rotatie en de dynamische krachten die met deze bewerkingen samenhangen, weerstaan.. De sterke en stevige greep op het werkstuk zorgt ervoor dat het stevig op zijn plaats blijft, zelfs bij hoge spindel snelheden.

Dit maakt agressieve bewerkingsstrategieën mogelijk, zoals bewerkingen met een hoge voedingswaarde en een hoge snijdiepte, zonder dat het werkstuk glijdt.de hoge snelheid bewerking van motoronderdelen wordt mogelijk gemaakt door de betrouwbare werkhouding die wordt geleverd door de vacuümtafel en de permanente chuck, waardoor de productiviteit toeneemt en de productietijden worden verkort.

Verscheidenheid in werkstukmaterialen

Deze vacuümtafels zijn zeer veelzijdig als het gaat om het materiaal van het werkstuk en kunnen ferromagnetische materialen zoals verschillende soorten staal, ijzer en sommige nikkel-gebaseerde legeringen veilig vasthouden.Bovendien, met behulp van geschikte armaturen of adapters, kunnen zij ook worden gebruikt om niet-ferromagnetische materialen vast te houden.De magnetische kracht kan in sommige modellen worden aangepast aan verschillende niveaus van magnetische gevoeligheid in de werkstukken- Wat is er?

Deze veelzijdigheid maakt de vacuümtafels geschikt voor een breed scala aan industrieën en toepassingen.Of het nu gaat om het bewerken van metalen onderdelen in de productiesector of het werken met composietmaterialen in de luchtvaartindustrie., kan de stofzuigtafel met een permanente chuck een betrouwbare werkhoudingsoplossing bieden.

4. Voordelen in CNC-freesmachines- Ik weet het niet.

Beveiligde werkplaats voor freeswerkzaamheden

CNC-freesmachines worden gebruikt voor een verscheidenheid aan freeswerkzaamheden, waaronder gezichtsfrees, eindfrees en contourfrees.De vacuümtafels met permanente schokken bieden een veilige greep op het werkstukDe combinatie van de magnetische en vacuümkrachten voorkomt elke beweging van het werkstuk, waardoor de freesmachine nauwkeurige snijwerkzaamheden kan verrichten.

Bijvoorbeeld bij het frezen van een complexe contour op een werkstuk zorgt de stabiele greep van de vacuümtafel en de permanente chuck ervoor dat de freesmachine precies het geprogrammeerde pad volgt.Dit resulteert in een hoogwaardig gemalen oppervlak met strakke toleranties- Wat is er?

Snel instellen en wisselen

In een productieomgeving is tijd van essentieel belang. De vacuümtafels met permanente schroeven maken een snelle installatie en overstap tussen verschillende werkstukken mogelijk.De werknemer kan het werkstuk eenvoudig op de tafel leggenDe magnetische kracht zorgt onmiddellijk voor een ruwe greep. Het vacuümsysteem kan vervolgens worden geactiveerd om het werkstuk stevig te bevestigen.Het vacuüm wordt vrijgegeven.De magnetische kracht kan gemakkelijk worden overwonnen om het werkstuk te verwijderen.

Deze snelle installatie en overstap vermindert de totale productiecyclustijd en verhoogt de productiviteit.Het vermogen om snel tussen verschillende werkstukken te schakelen is bijzonder waardevol, waardoor snellere levertijden en een hogere klanttevredenheid mogelijk zijn.

5. Aanpassing en integratie- Ik weet het niet.

Aanpassingsmogelijkheden

De vacuümtafels met permanente schokken kunnen worden aangepast aan de specifieke behoeften van verschillende bewerkingstoepassingen.De grootte en vorm van de tafel kan worden aangepast aan de afmetingen van het CNC-bewerkingscentrum of freesmachine en de bewerkte werkstukkenDe kracht en verdeling van het magnetisch veld kunnen ook worden aangepast om de houkracht voor verschillende werkstukmaterialen en -vormen te optimaliseren.

Bijvoorbeeld in een bewerkingsbewerking waarbij een groot aantal kleine, onregelmatig gevormde werkstukken moet worden verwerkt.het magnetisch veld kan worden geconfigureerd om een sterke greep te bieden in de gebieden waar de werkstukken het meeste contact hebben met de tafelBovendien kan het vacuümsysteem worden aangepast op verschillende niveaus van vacuümdruk, afhankelijk van de vereisten van het bewerkingsproces.

Integratie met CNC-machines

De vacuümtafels met permanente schokken zijn ontworpen om gemakkelijk te worden geïntegreerd met CNC-bewerkingscentra en freesmachines.Het integratieproces omvat meestal het aansluiten van de vacuümbron op de tafel en het kalibreren van het besturingssysteem van de CNC-machine om samen te werken met het werkhoudingsapparaatIn sommige gevallen kan de CNC-machine worden geprogrammeerd om de vacuüm- en magnetische systemen automatisch te activeren en te deactiveren op basis van de bewerkingssequentie.

Door de naadloze integratie van de vacuümtafel en de permanente chuck met CNC-machines kan het bewerkingsproces nauwkeurig worden bestuurd.Het besturingssysteem van de machine kan rekening houden met de werkhoudingsomstandighedenDeze integratie maakt ook de automatisering van het bewerkingsproces mogelijk.de productiviteit verder verhogen en het risico op menselijke fouten verminderen- Wat is er?

6Installatie en onderhoud

Installatieproces

Het installeren van een vacuümtafel met een vaste chuck op een CNC-bewerkingscentrum of freesmachine omvat verschillende stappen.Dit kan het gebruik van passende bevestigingsbeugels en bevestigingsmiddelen vereisen om de stabiliteit te waarborgen.De vacuümbron, zoals een vacuümpomp, wordt vervolgens aangesloten op de vacuümpoorten van de tafel en de verbindingen worden gecontroleerd op lekken.

Zodra de fysieke installatie is voltooid, moeten de magnetische en vacuümsystemen worden gekalibreerd om een goede werking te garanderen.het testen van de vacuümdruk, en de prestaties van geïntegreerde sensoren of bedieningselementen te verifiëren.het besturingssysteem van de CNC-machine moet mogelijk worden geconfigureerd om het werkhoudingsapparaat te herkennen en te communiceren- Wat is er?

Onderhoudsvereisten

Het onderhoud van vacuümtafels met vaste schokken is relatief eenvoudig.De magnetische componenten moeten worden gecontroleerd op tekenen van demagnetiseringDe vacuümkanalen en -openingen moeten periodiek worden gereinigd om een goede luchtstroom te garanderen.

De vacuümpomp en de bijbehorende onderdelen moeten worden onderhouden volgens de instructies van de fabrikant, met inbegrip van regelmatige oliewisselingen, filtervervanging en prestatiecontroles.De afdichtingen en pakkingen in het vacuümsysteem moeten regelmatig worden gecontroleerd en vervangen als er tekenen van lekkage zijn.Door deze onderhoudsprocedures te volgen, kan de vacuümtafel met een permanente chuck haar prestaties en betrouwbaarheid gedurende een langere periode behouden.

7Conclusie.

Vacuüm tafels met permanente chucks zijn een essentiële werkhouding oplossing voor CNC bewerkingscentra en CNC freesmachines.samen met hun aanpassingsmogelijkheden en het gemak van integratie, maakt ze geschikt voor een breed scala aan toepassingen in verschillende industrieën.Of het nu gaat om het bereiken van precisie in hightech productie of het verhogen van de productiviteit in massaproductie omgevingenAls u zich bezighoudt met CNC-bewerking en de prestaties van uw machines wilt verbeteren, kunt u met behulp van deze werkhoudende apparaten een betrouwbare en efficiënte oplossing vinden.overweeg te investeren in een vacuümtafel met een permanente chuckNeem contact op met ons team van experts om te onderzoeken hoe deze innovatieve werkhoudingsoplossing kan worden aangepast aan uw specifieke behoeften en uw CNC-bewerkingsmogelijkheden naar een hoger niveau kan tillen.
